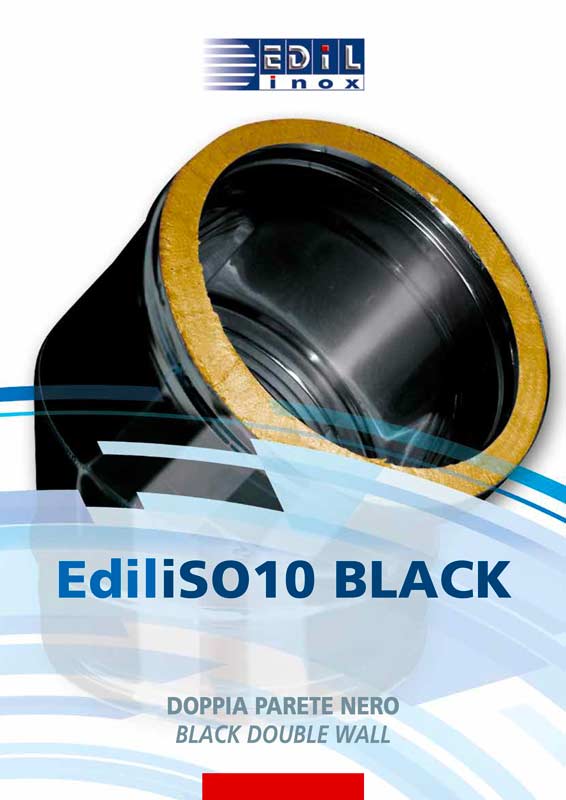

DOPPIA PARETE: EdiliSO10 BLACK

Camino doppia parete in acciaio inox interno AISI 316L esterno AISI 304 nero - coibentazione in lana minerale spessore 10 mm

Il sistema doppia parete EdiliSO1O NERO è composto da elementi componibili rigidi con finitura lucida BA, realizzati con parete interna in acciaio inox AISI 316L di spessore minimo 0,4 mm e parete esterna in acciaio inox AISI 304 verniciata nera, conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856/1. La coibentazione è realizzata in lana minerale ad alta densità di spessore 10 mm, pressata ed interposta tra le pareti senza elementi di giunzione tra le stesse (ponte termico). Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina calibrato per entrambe le pareti con guarnizione di tenuta a triplice labbro da inserire sulla parete interna, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.

DESIGNAZIONI D'USO

Clicca sulla designazione per scoprire le specifiche d'uso relative

Designazione T200 P1 W V2 L50040 O20 (sistema 200 Pa tenuta con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Lana di roccia

SPESSORE DELLA COIBENTAZIONE

10 mm

DIAMETRI

⌀ 80 ÷ 100

LIVELLO DI TEMPERATURA
200 °C  
LIVELLO DI PRESSIONE
P1 = 200 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO
Designazione T600 N1 W V2 L50040 G500M (canna fumaria in depressione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Lana di roccia

SPESSORE DELLA COIBENTAZIONE

10 mm

DIAMETRI

⌀ 80 ÷ 100

LIVELLO DI TEMPERATURA
600 °C
LIVELLO DI PRESSIONE
N1 = 40 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO

Riferimento normativo e designazione

Marcatura del prodotto secondo la normativa europea: CE 0476 EN 1856-1 / EN 1856-2.
T200 P1 W V2 L50040* O 20 con guarnizione
T600 N1 W V2 L50040 G500 M

* La designazione può variare in funzione della qualità  e dello spessore della materia prima come indica la tabella di seguito:

Utilizzo

Condotti, canali da fumo, camini metallici, esalazioni aria asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso industriale o domestico, stufe a legna, caminetti, stufe a pellet.

Applicazione

Installazione interna o esterna

Diametri disponibili - mm (a richiesta)

80/100 - 100/120
